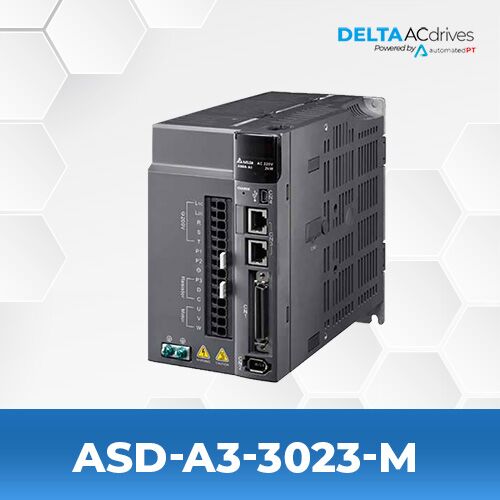

Delta ASD-A3-3023-M Servo Drive

  • Series: A3 Servo Drive
  • 3 Kilowatt
  • 220 Volts Input
  • 3 Phase (PH)
  • 19.4 Arms Output Current


SPECIFICATIONS

Model Name ASD-A3-3023-M
Series A3 Servo Drive
Phase 3 PH
Voltage 220 VAC
Rated Output Power 3 kW
Continuous Output Current (Arms) 19.4 Arms
Instantaneous Max Output Current 70.71 Arms
Model Type DMCNET, EtherCAT

CATALOG & MANUALS

Catalog Delta ASDA A3 Servo Drive Catalog
Users Manual Delta ASDA A3 Servo Drive Catalog Users Manual

SERIES DESCRIPTION

ASDA-A3 series is Delta’s newest generation servo system drive. This improves upon the ASDA-A2 seriew with finer grain control and better accuracy. The A3 drives are compatible with both A3 and A2 motors.

Features Include

  • 3.1 kHz Bandwith
  • 24-bit encoder
  • 6000 r/min motor support
  • Closed loop status control
  • Software supporting vibration suppression, auto-tuning, system diagnosis
  • STO (Safe Torque Off)
  • DC Bus Sharing
  • Smaller drive and motors compared to A2

DELTA ASD-A3-3023-M SERVO DRIVE COMPATIBLE MOTORS

Model Number Rated Output Power Rated Torque
ECMC-EW1830CS 3 kW 14.32 (N-m)
ECMC-EW1830DS 3 kW 14.32 (N-m)
ECMC-EW1830PS 3 kW 14.32 (N-m)
ECMC-EW1830QS 3 kW 14.32 (N-m)
ECMC-EW1830RS 3 kW 14.32 (N-m)
ECMC-EW1830SS 3 kW 14.32 (N-m)
ECMC-FW1830CS 3 kW 19.1 (N-m)
ECMC-FW1830DS 3 kW 19.1 (N-m)
ECMC-FW1830PS 3 kW 19.1 (N-m)
ECMC-FW1830QS 3 kW 19.1 (N-m)
ECMC-FW1830RS 3 kW 19.1 (N-m)
ECMC-FW1830SS 3 kW 19.1 (N-m)
