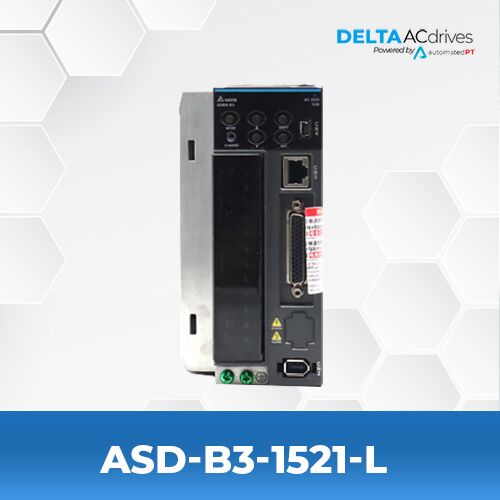

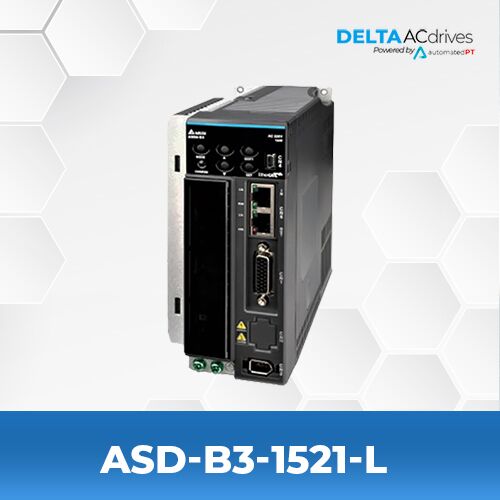

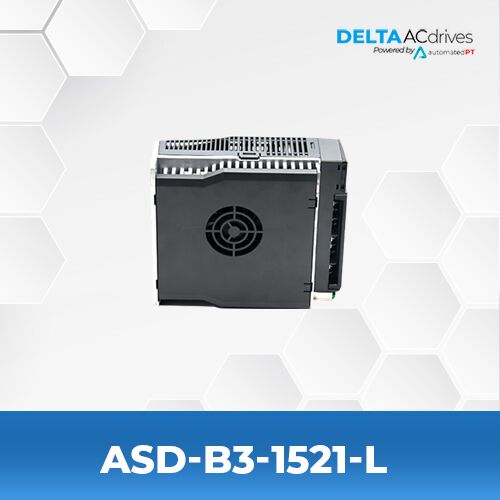

Delta ASD-B3-1521-L Servo Drive

  • Series: B3 Servo Drive
  • Phase1/3 Phase (PH)
  • 1.5 Kilowatts
  • 8.3 Arms Output Current
  • 220 VAC


SPECIFICATIONS

Model Name ASD-B3-1521-L
Series B3 Servo Drive
Phase 1/3 PH
Voltage 220 VAC
Rated Output Power 1.5 Kilowatts
Continuous Output Current 8.3 Arms
Instant Max Output Current 27 Arms
Model Type PT Mode Pulse Input, PR Mode, RS-485, Analog Voltage Control

CATALOG & MANUALS

Catalog Delta ASDA B3 Servo Drive Catalog
Users Manual Delta ASDA B3 Servo Drive Catalog Users Manual

SERIES DESCRIPTION

ASDA-B3 series is Delta’s newest generation servo system drive. This improves upon the ASDA-B2 series with faster response and settling time. The B3 drives are compatible with both B3, B2, A3, and A2 motors.

Features Include

  • 3.1 kHz Bandwith
  • 24-bit encoder
  • 6000 r/min motor support
  • Closed loop status control
  • Software supporting vibration suppression, auto-tuning, graphical configuration
  • DC Bus Sharing
  • Smaller drive and motors compared to B2

DELTA ASD-B3-1521-L SERVO DRIVE COMPATIBLE MOTORS

Model Number Rated Output Power Rated Torque
ECM-B3M-EA1315RS1 1.5 kW 7.16 (N-m)
ECM-B3M-EA1315RJ1 1.5 kW 7.16 (N-m)
ECM-B3M-EA1315CS1 1.5 kW 7.16 (N-m)
ECM-B3M-EA1315DS1 1.5 kW 7.16 (N-m)
ECM-B3M-EA1315PS1 1.5 kW 7.16 (N-m)
ECM-B3M-EA1315QS1 1.5 kW 7.16 (N-m)
ECM-B3M-EA1315CJ1 1.5 kW 7.16 (N-m)
ECM-B3M-EA1315DJ1 1.5 kW 7.16 (N-m)
ECM-B3M-EA1315PJ1 1.5 kW 7.16 (N-m)
ECM-B3M-EA1315QJ1 1.5 kW 7.16 (N-m)
ECM-B3M-EA1315SS1 1.5 kW 7.16 (N-m)
ECM-B3M-EA1315SJ1 1.5 kW 7.16 (N-m)
ECM-B3M-E21315RS1 1.5 kW 7.16 (N-m)
ECM-B3M-E21315RJ1 1.5 kW 7.16 (N-m)
ECM-B3M-E21315CS1 1.5 kW 7.16 (N-m)
ECM-B3M-E21315DS1 1.5 kW 7.16 (N-m)
ECM-B3M-E21315PS1 1.5 kW 7.16 (N-m)
ECM-B3M-E21315QS1 1.5 kW 7.16 (N-m)
ECM-B3M-E21315CJ1 1.5 kW 7.16 (N-m)
ECM-B3M-E21315DJ1 1.5 kW 7.16 (N-m)
ECM-B3M-E21315PJ1 1.5 kW 7.16 (N-m)
ECM-B3M-E21315QJ1 1.5 kW 7.16 (N-m)
ECM-B3M-E21315SS1 1.5 kW 7.16 (N-m)
ECM-B3M-E21315SJ1 1.5 kW 7.16 (N-m)
ECM-B3M-EP1315RS1 1.5 kW 7.16 (N-m)
ECM-B3M-EP1315RJ1 1.5 kW 7.16 (N-m)
ECM-B3M-EP1315CS1 1.5 kW 7.16 (N-m)
ECM-B3M-EP1315DS1 1.5 kW 7.16 (N-m)
ECM-B3M-EP1315PS1 1.5 kW 7.16 (N-m)
ECM-B3M-EP1315QS1 1.5 kW 7.16 (N-m)
ECM-B3M-EP1315CJ1 1.5 kW 7.16 (N-m)
ECM-B3M-EP1315DJ1 1.5 kW 7.16 (N-m)
ECM-B3M-EP1315PJ1 1.5 kW 7.16 (N-m)
ECM-B3M-EP1315QJ1 1.5 kW 7.16 (N-m)
ECM-B3M-EP1315SS1 1.5 kW 7.16 (N-m)
ECM-B3M-EP1315SJ1 1.5 kW 7.16 (N-m)
ECM-B3M-EM1315RS1 1.5 kW 7.16 (N-m)
ECM-B3M-EM1315RJ1 1.5 kW 7.16 (N-m)
ECM-B3M-EM1315CS1 1.5 kW 7.16 (N-m)
ECM-B3M-EM1315DS1 1.5 kW 7.16 (N-m)
ECM-B3M-EM1315PS1 1.5 kW 7.16 (N-m)
ECM-B3M-EM1315QS1 1.5 kW 7.16 (N-m)
ECM-B3M-EM1315CJ1 1.5 kW 7.16 (N-m)
ECM-B3M-EM1315DJ1 1.5 kW 7.16 (N-m)
ECM-B3M-EM1315PJ1 1.5 kW 7.16 (N-m)
ECM-B3M-EM1315QJ1 1.5 kW 7.16 (N-m)
ECM-B3M-EM1315SS1 1.5 kW 7.16 (N-m)
ECM-B3M-EM1315SJ1 1.5 kW 7.16 (N-m)
Model Number Rated Output Power Rated Torque
